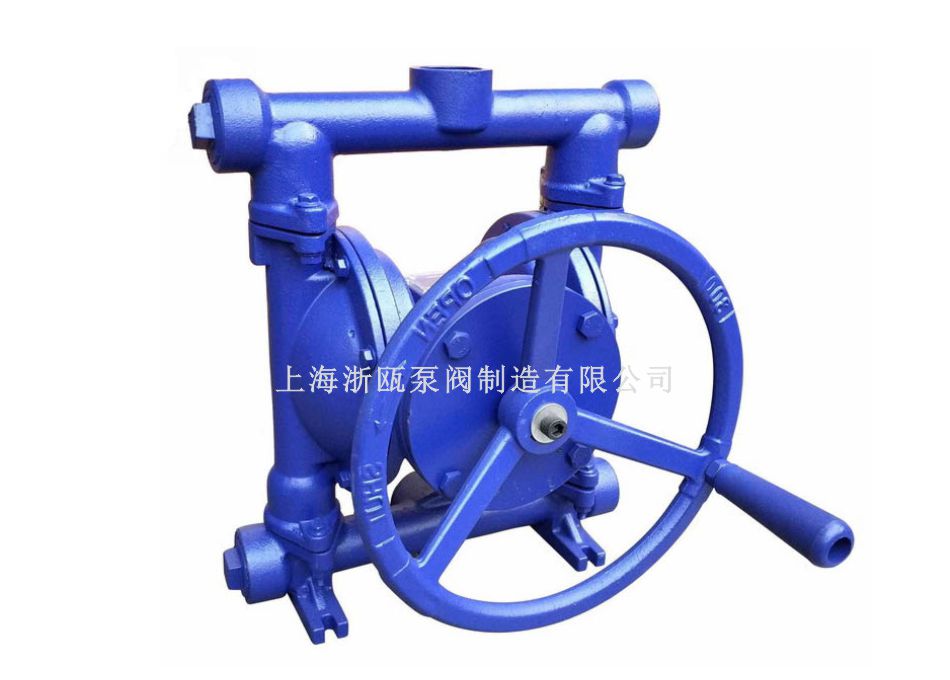

點擊圖片放大隔爆型手動隔膜泵 防腐手搖隔膜抽吸泵 油庫手搖隔膜泵

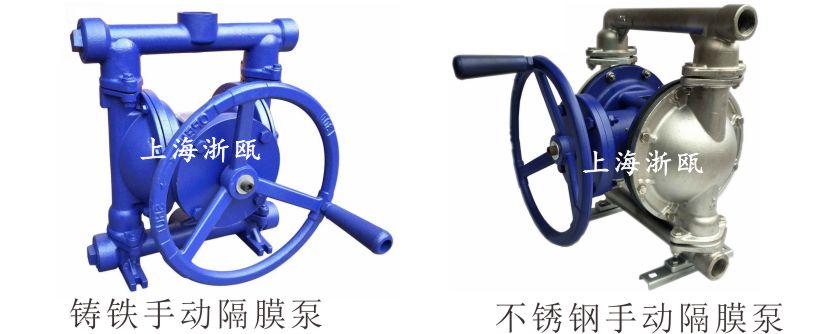

手動隔膜泵 手動隔膜抽吸泵 鑄鐵手動隔離泵 丁青手動隔膜泵原理
手動隔膜泵用于低揚程、小流量的提水作業，由泵體、進出水管、進出水閥門、隔膜和推拉桿等組成。泵體可由一個或兩個泵腔組成。具有兩個泵腔的隔膜泵，其隔膜設置在泵體的中央，或兩個隔膜分別裝在分隔的兩個泵腔外側。工作時由人用手操縱與隔膜相連的手輪，推動隔膜作壓進和張開的往復運動，使兩個泵腔的容積交替擴大和縮小。當泵腔擴大時，壓力減小，進水閥開啟出水閥關閉，水從進水管流入泵腔；當泵腔縮小時，壓力加大，進水閥關閉，出水閥開啟，泵腔內的水從排水管流出，兩個泵腔交替吸水和排水，每小時可提水0～20噸。
手動隔膜泵 手動隔膜抽吸泵 鑄鐵手動隔離泵 丁青手動隔膜泵特點
1、不必用電，在易燃、易爆場所使用安全可靠；
2、流動寬敞，通過性能好，允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；
3、揚程、流量可通過手搖速度實現無級調節；
4、該泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全；
5、不需灌引水，吸程2m，揚程20m，出□壓力≥2kgf/cm2；
6、使用方便、工作可靠、開停只需簡單地?fù)u動和停止搖動手輪，即使由于意外惰況而長時間無介質運行或突然停機，泵也不會因此而損環；
7、結構簡單、易損件少，該泵結構簡單，安裝、方便,泵輸送的介質不會接觸到聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件單損而便性能逐步下降；
隔爆型手動隔膜泵性能參數：
|
型 號 |
流量 |
吸程 |
揚程 |
最大允許顆粒直徑 |
出口壓力 |
材質 |
|||
|
m3/h |
m |
m |
mm |
MPa |
鑄鐵 |
鋁合金 |
不銹鋼 |
塑料 |
|
|
YKS-10 |
0.5 |
0-2 |
0-30 |
1 |
0.3 |
80 |
80 |
150 |
80 |
|
YKS-15 |
0.75 |
0-2 |
0-30 |
1 |
0.3 |
80 |
80 |
150 |
80 |
|
YKS-25 |
3.5 |
0-2 |
0-30 |
2.5 |
0.3 |
80 |
80 |
150 |
80 |
|
YKS-40 |
4.5 |
0-2 |
0-30 |
4.5 |
0.3 |
80 |
80 |
150 |
80 |
|
YKS-50 |
6.5 |
0-2 |
0-30 |
8 |
0.3 |
80 |
80 |
150 |
80 |
|
YKS-65 |
8 |
0-2 |
0-30 |
8 |
0.3 |
80 |
80 |
150 |
80 |
|
YKS-80 |
16 |
0-2 |
0-30 |
10 |
0.3 |
80 |
80 |
150 |
80 |
|
YKS-100 |
20 |
0-2 |
0-30 |
10 |
0.3 |
80 |
80 |
150 |
80 |
新型手動隔膜泵 鑄鐵手動隔膜泵 隔膜手搖泵 船舶手搖隔膜泵用途
1、手動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2、手動油漆泵吸油漆、樹膠、顏料。
3、泵吸粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、氣動濃漿泵吸油井鉆好后，用泵吸沉積物及灌漿。
6、手動涂料泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、泵吸啤酒花及發酵粉稀漿、糖漿、糖蜜。
12、耐腐蝕氣動隔膜泵吸各種強酸、強堿、強腐蝕液體。
