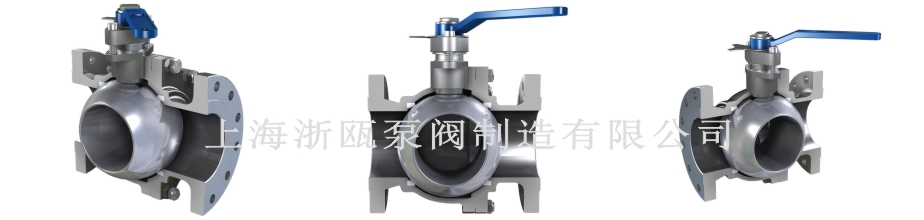

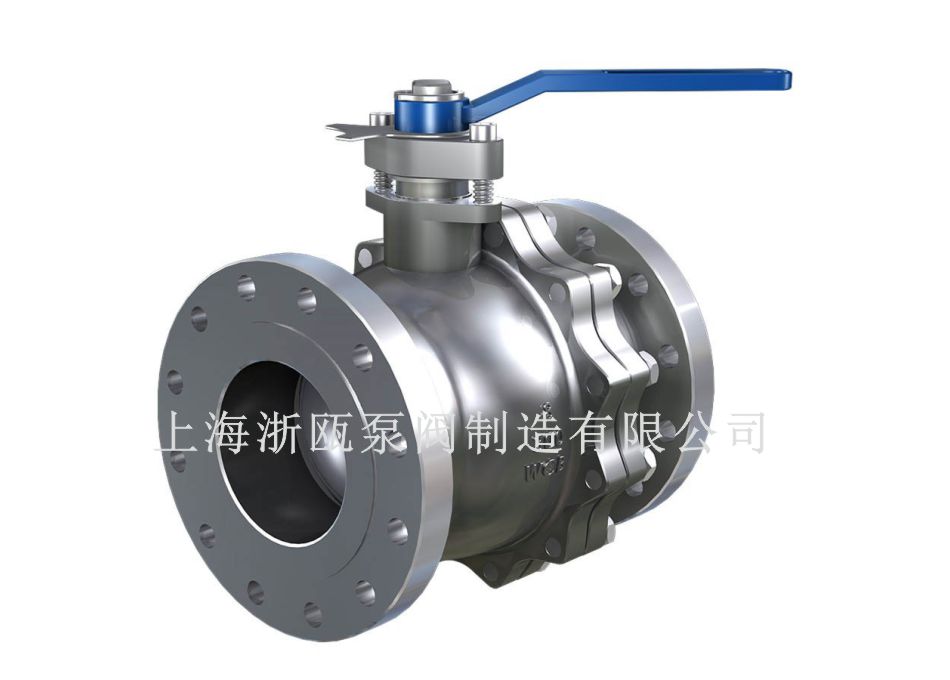

點擊圖片放大
浮動式球閥特點：（1）流體阻力小，全通徑的球閥基本沒有流阻。（2）結構簡單、體積小、重量輕。（3）緊密。它有兩個密封面，而且目前球閥的密封面材料使用塑料，密封性好，能實現密封。在真空系統中也已使用。（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）適用廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
浮動式球閥概述：
浮動式球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制。與其它閥類相比，球閥具有如下的一些優點：（1）流體阻力小，球閥是閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。（2）開關快、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，容易實現啟閉。（3）密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于密封，而且球閥的密封力隨著介質壓力的增加而增大。（4）閥桿密封好。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。（5）球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。（6）球閥通道平整光滑，不易沉積介質，可以進行管線通球。

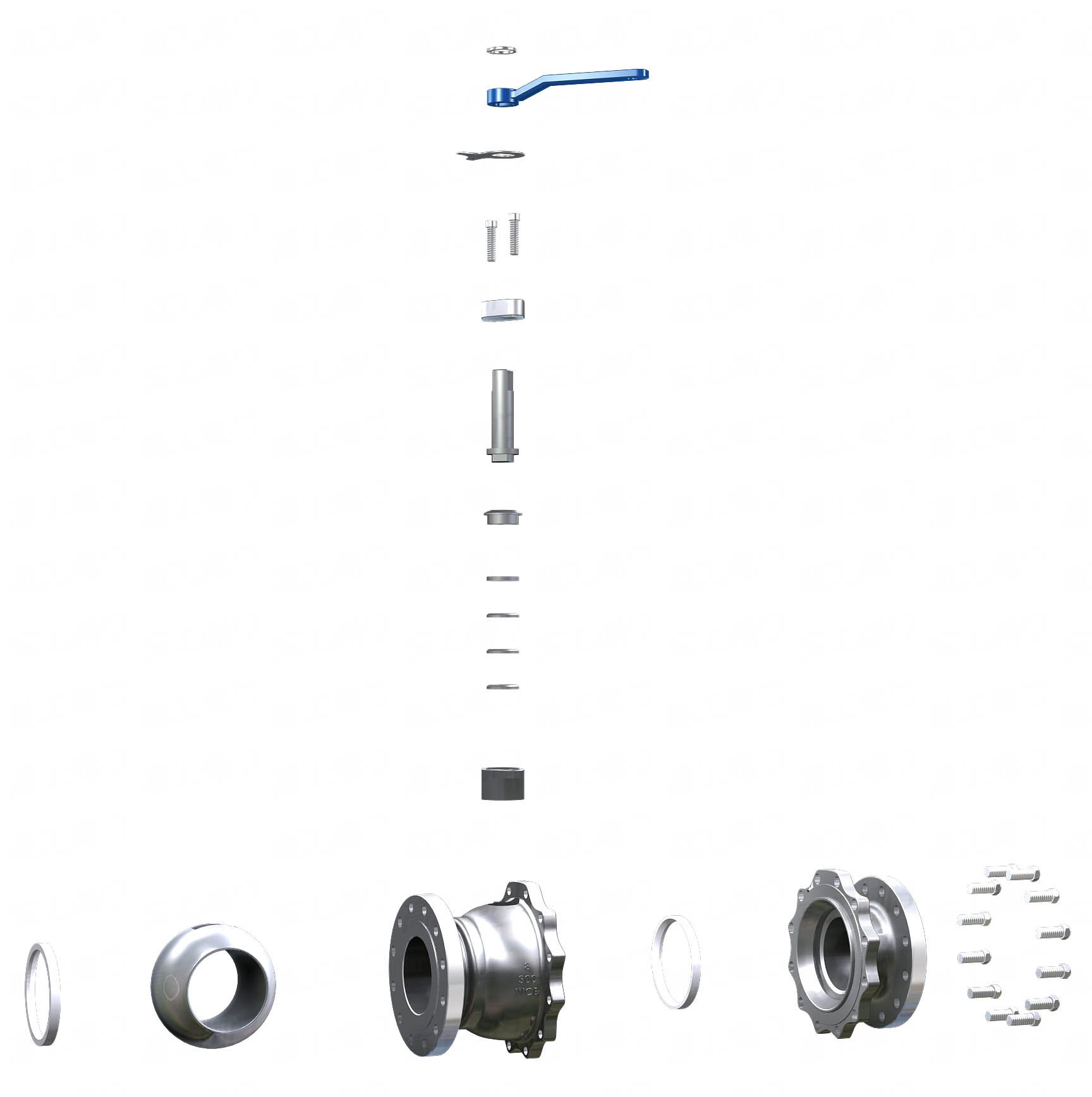

浮動式球閥主要零件材料 ：
|
閥體 |
|
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
|
球體 閥桿 |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
閥 座 |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL |
||||||
|
墊片 |
聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket |
||||||
|
閥桿座 |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite |
||||||
|
填料 |
聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite |
||||||
|
填料壓蓋 |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
溫度 |
-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29℃～300℃(對位聚笨 PPL) |
||||||
|
介質 |
水 蒸汽 油品 |
硝酸類 Nitric Acid |
強氧化介質 |
醋酸類 Acetic Acid |
尿素類 Urea |
||
Q41F浮動式球閥尺寸：
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
|
n-φd |
H |
D0 |
|
凸面法蘭 Q41F Q41PPL 16C 16P 16R |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
78 |
140 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
84 |
160 |
|
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
95 |
180 |
|
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
150 |
250 |
|
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
150 |
300 |
|
|
50 |
200 |
160 |
125 |
100 |
18 |
4-18 |
170 |
350 |
|
|
65 |
220 |
180 |
145 |
120 |
20 |
4-18 |
195 |
350 |
|
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
215 |
400 |
|
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
250 |
500 |
|
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
265 |
600 |
|
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 |
|
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
1200 |
|
|
2.5MPa |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
103 |
140 |
|
凸面法蘭 RF Q41F Q41PPL 25 25P 25R |
20 |
140 |
105 |
75 |
55 |
16 |
4-14 |
112 |
160 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-14 |
123 |
180 |
|
|
32 |
165 |
135 |
100 |
78 |
18 |
4-18 |
150 |
250 |
|
|
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
156 |
300 |
|
|
50 |
200 |
160 |
125 |
100 |
20 |
8-18 |
172 |
350 |
|
|
65 |
220 |
180 |
145 |
120 |
22 |
8-18 |
197 |
350 |
|
|
80 |
250 |
195 |
160 |
135 |
22 |
8-23 |
222 |
400 |
|
|
100 |
280 |
230 |
190 |
160 |
24 |
8-23 |
253 |
500 |
|
|
125 |
320 |
270 |
220 |
188 |
28 |
8-25 |
275 |
600 |
|
|
150 |
360 |
300 |
250 |
218 |
30 |
8-25 |
286 |
800 |
|
|
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
340 |
1200 |
可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
