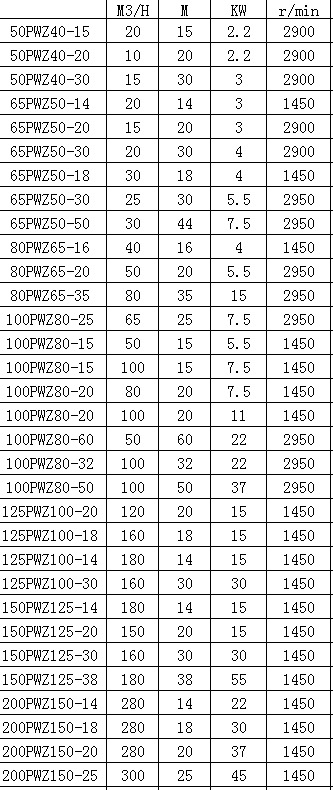

PWZ雜質污水泵可輸送溫度低于80℃帶有酸性、堿性或其它腐蝕性的污水，廣泛適用于化工、石油、輕工、食品、制藥和環保等行業。其性能范圍：流量Q為10～125m3/h：揚程H為10～18m，過流部件的材料有采用ZG1Cr18Ni9和HT200兩種。

產品特點

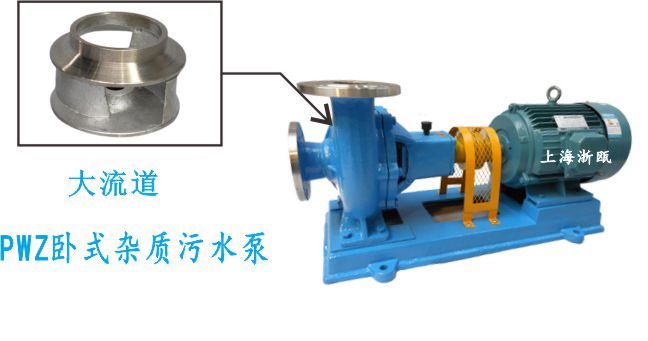

PWZ泵是單級、單吸、懸臂式耐腐蝕的離心污水泵。泵吸入口為軸向水平方向，泵吸出口可根據需要裝成水平或垂直方向。

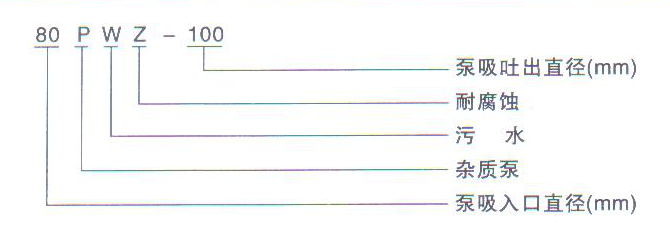

型號意義

PWZ結構特點：

PWZ型泵是單級、單吸、懸臂式耐腐蝕的離心污水泵。泵吸入口為軸向水平方向,泵吸出口可根據需要裝成水平或垂直方向。

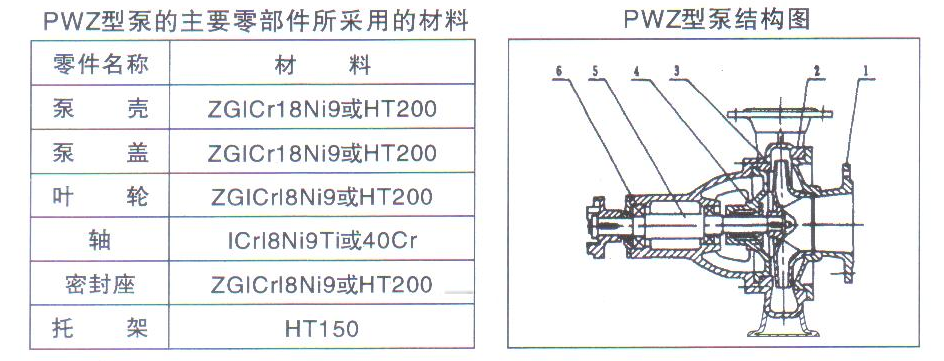

PWZ型泵的結構如圖所示,它主要由泵蓋(1)、泵殼(2)、葉輪(3)、軸封(4)、軸(5)和托架(6)等零部件組成。軸封采用新穎的雙端面機械密封結構型式。泵與電動機安裝在共同底盤上,通過彈性聯軸器由電動機直接驅動。從電動方向看泵,泵應為順時針方向旋轉

（一）機組安裝

1、安裝后檢查泵軸和電動機軸的同軸度，兩聯軸器外圓上、下、左、右的差數 不得超過0.1毫米，兩聯軸器端面間隙差數一周上不得超過0.3毫米。

2、泵本身不應承受過大的管道重量，當進出水管路及閥門的重量或力矩較大 時，應另設管路支撐。

3、泵的進水管路安裝，應防止漏氣和窩存空氣。

（二）泵的裝配

1、泵解體拆卸時，應按以下順序進行：(1)拆下泵蓋；(2)擰松葉輪螺母，拆下葉輪螺母和防松墊片；(3)拉出葉輪，取出鍵；(4)拆下密封座蓋，取出機械密封；(5)拆下泵聯軸器和軸承端蓋，即可將兩滾動軸承連軸一起從軸承支架上取出。

2.解體后重新裝前，應清洗所有零部件，并在各配合面上涂油后再進行裝配。

3.在托架的軸承腔內應裝鈣基潤滑脂70%左右，不得裝滿或過少。裝配機械密封時應注意保持動、靜環鏡面的清潔，密封腔內充入適量的鈣基潤滑脂。

4、裝配后，用手撥動泵聯軸器時，應轉動靈活勻調，無碰擦和異常聲音，否 則應重新裝配。
