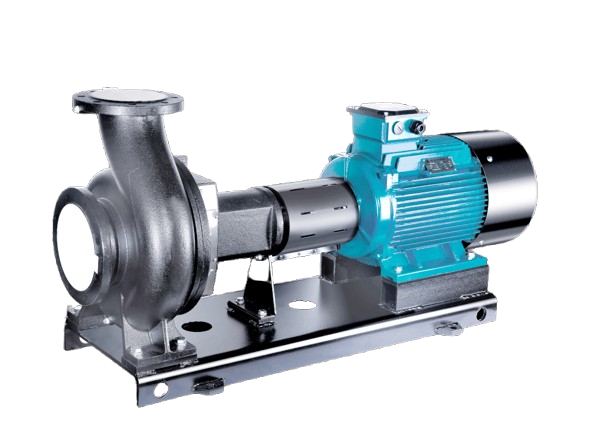

NIS臥式端吸離心泵，采用后拉式結構，維修時無須拆除泵體及管路。NIS泵型僅采用4種泵軸及懸架體部件，提高了零件的互換性。

葉輪進行了優化設計，進口口徑加大，無渦流，有效地隆低水泵汽蝕余量，使得水泵運行平穩低噪聲。NIS，NISF泵體積小、結構緊湊、安裝簡單。

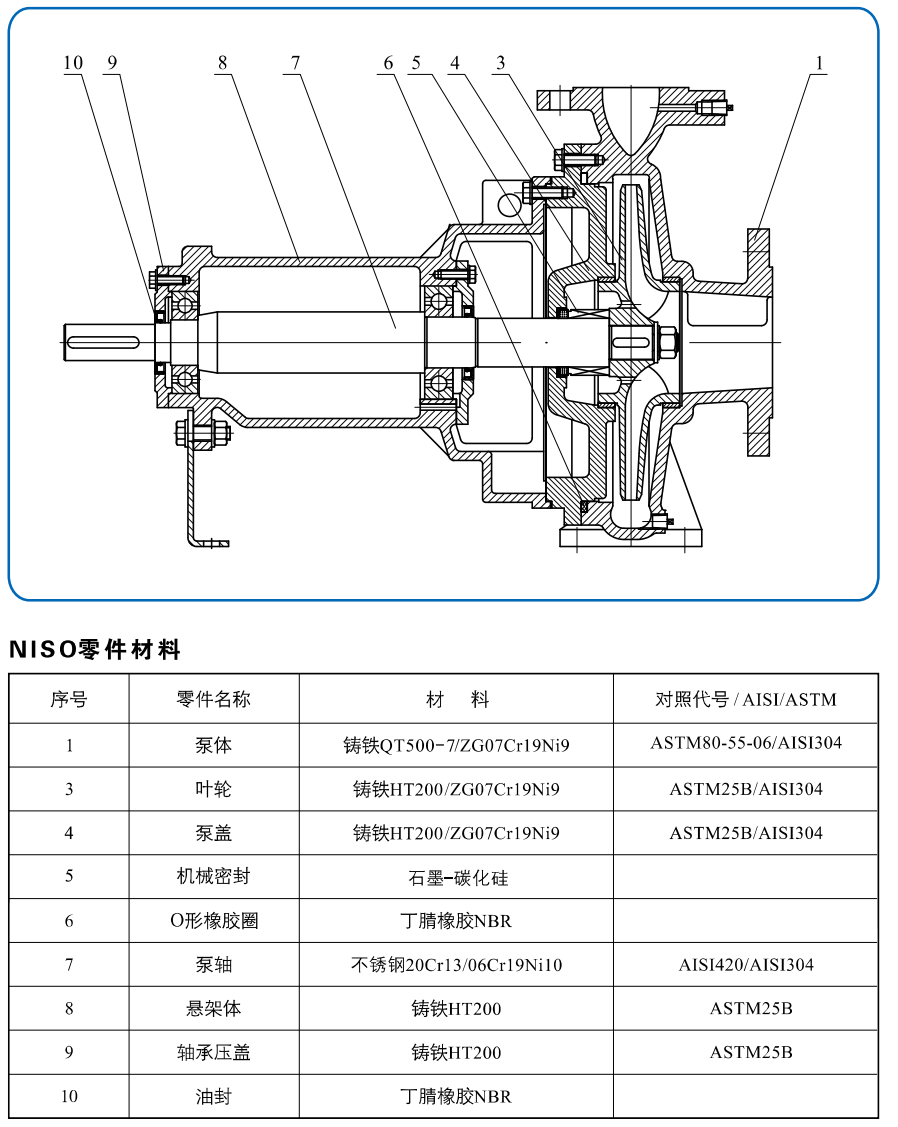

泵結構

泵為非自吸、單級單吸臥式，軸向進水，徑向出水，泵體底部與底座固定。

采用標準型耐磨機械密封。

全封閉、風冷YE標準電機

·NIS0采用軸承架，可進行軸承定位，避免軸承的軸向竄動，同時提高了轉子部件的剛性。

●NISO整體式泵軸，采用油脂潤滑的導向深溝球軸承。

·NIS0泵與電機之間采用半彈性聯軸器相連。

●NISO泵外形及安裝尺寸符合IS02858標準。

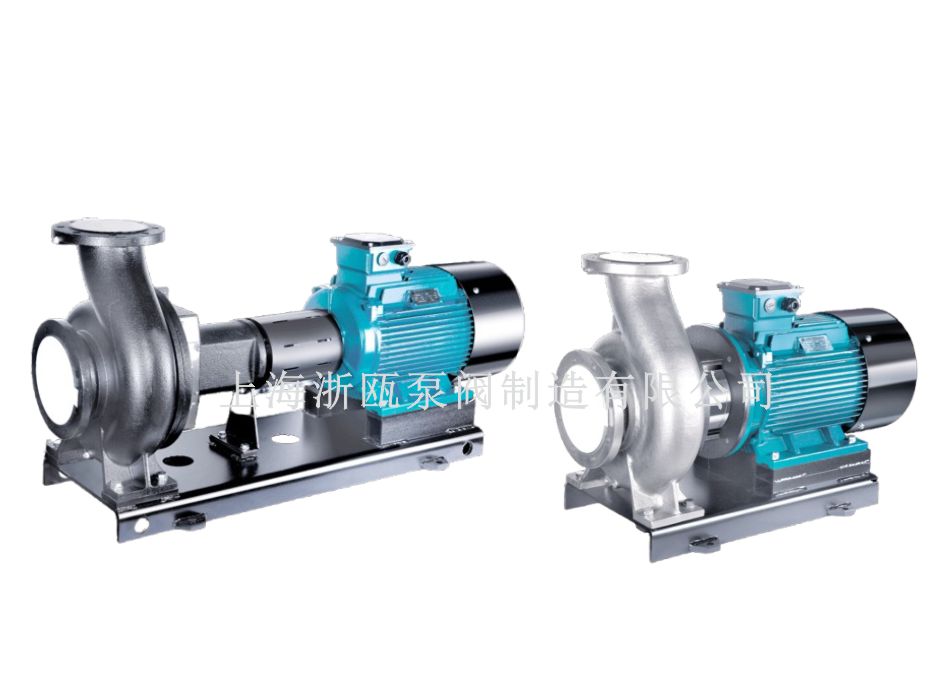

●NIS，NISF泵采用直聯型聯接加長軸結構。

鑄鐵泵體進出口法蘭符合GB/T17241.6(IS07005-2)標準，壓力等級PN16;不銹鋼泵體進出口法蘭符合GB/T9113(ISO7005-1)標準，壓力等級PN16。
