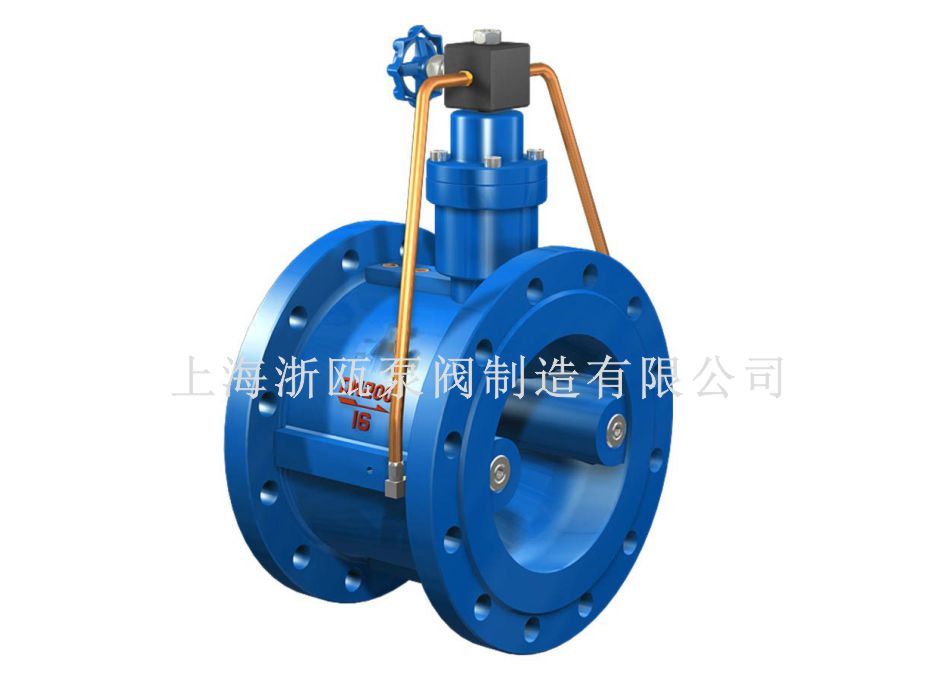

HH49X/H微阻緩閉止回閥的簡單介紹

微阻緩閉消聲蝶式止回閥，HH49X/H型號蝶式消聲緩閉止回閥主要用于凈水、源木、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截?cái)嘟橘|(zhì)的回流，消除破壞性的水錘，保護管道、水泵的安全運行。

微阻緩閉消聲蝶式止回閥產品參數說明:

HH46X、HDH48X、HH49X消聲緩閉止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效地限制破壞性水錘，保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好節能效果特點。

微阻緩閉消聲蝶式止回閥工作原理：

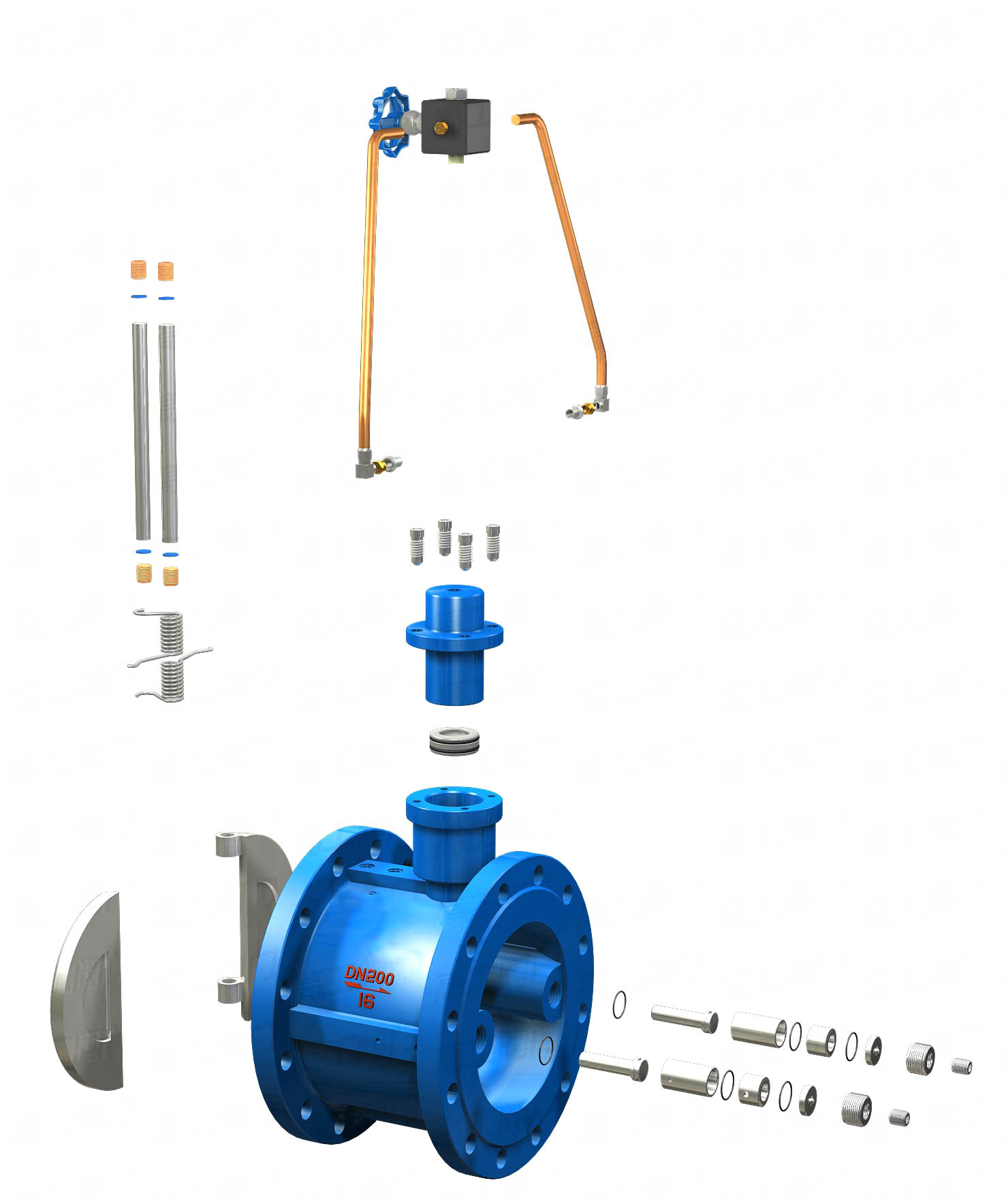

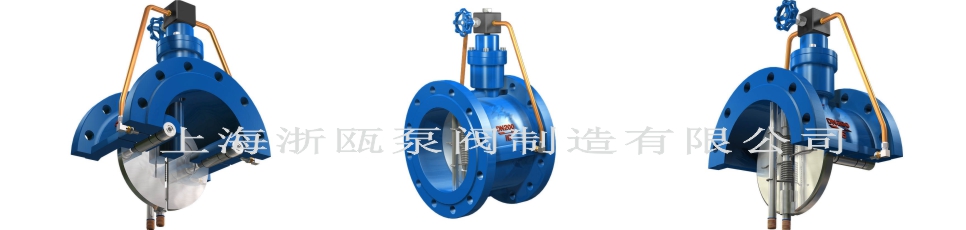

微阻緩閉消聲蝶式止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸、針型閥（微量調節閥）組成。靠進口介質的推力作用，將兩塊閥板平穩推開。在此同時，進口的壓力介質周日入儲油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別太入閥體兩側小油缸尾端，使小氣缸內的活塞桿伸出，當進口介質壓力下降自動關閉。但由于活塞桿處于伸出位置，頂住閥瓣不全部關閉，還剩有20%左右的面積使介質通過，從而起到了消除水錘的作用，閥瓣被活塞桿項住，活塞后腔的壓力通過針型閥緩慢進入儲油缸，閥瓣逐漸關閉。閥瓣分成先快速后緩慢兩步關閉，達到了既防電機逆轉又起到了消降水錘靜音的作用。

微阻緩閉消聲蝶式止回閥主要零件材料:

主要技術參數：

微阻緩閉消聲蝶式止回閥安裝注意事項：

1. 微阻緩閉消聲蝶式止回閥可以水平安裝（箭頭平行水平地面），也可以垂直安裝（箭頭與水平地面垂直方向），一般DN大于400的采用水平方向安裝

2. 安裝前應對管道進行清洗，對閃光燈全面檢查，確保無損之后再裝入管路，裝入時注意箭頭所指方向與介質運行方向一致

3. 在該閥的進口處應安裝過濾器，出口處要安裝一臺蝶閥或閘閥，以便于該閥門及其它設備維修

4. 在堅固法蘭連接螺栓時，應注意對稱均勻堅固
