概述

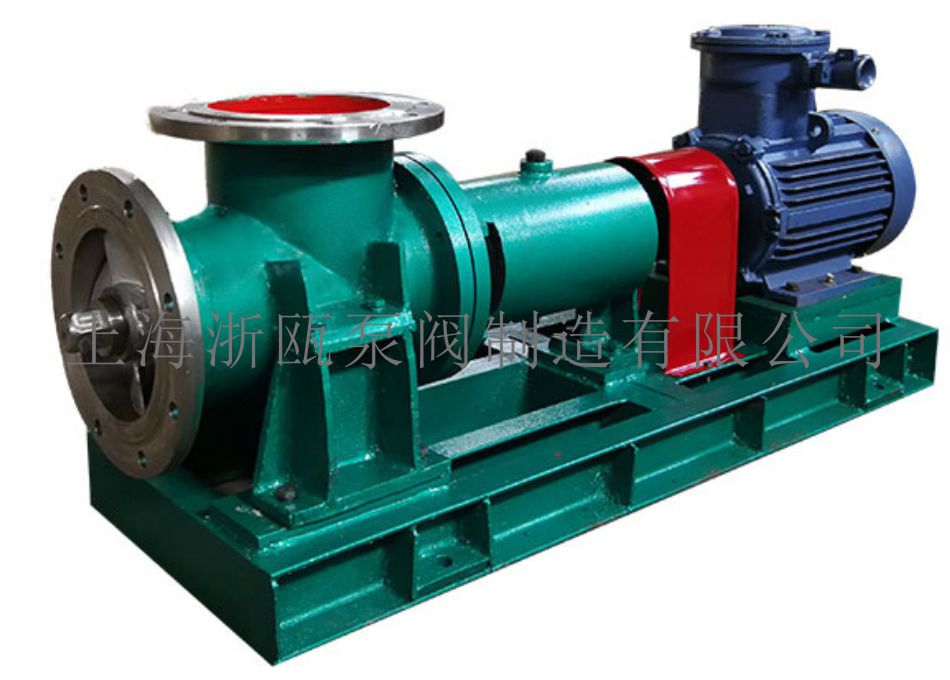

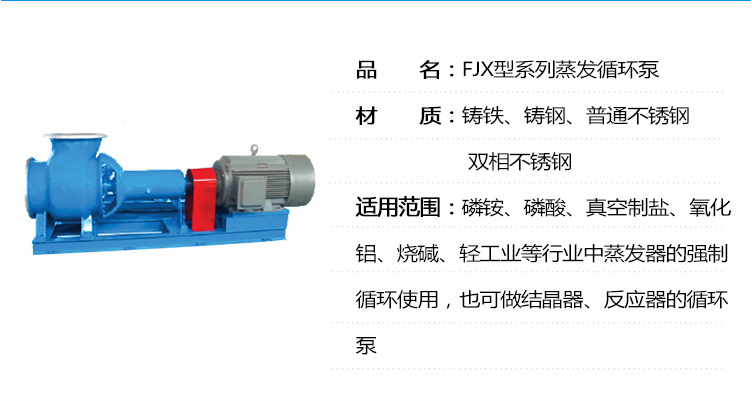

FJⅩ型系列蒸發循環泵為大流量、低揚程軸流泵,專供磷銨、磷酸、真空制鹽、氧化鋁、燒堿、輕工等行業中蒸發器的強制循環用,也可作結晶器、反應器的循環泵。

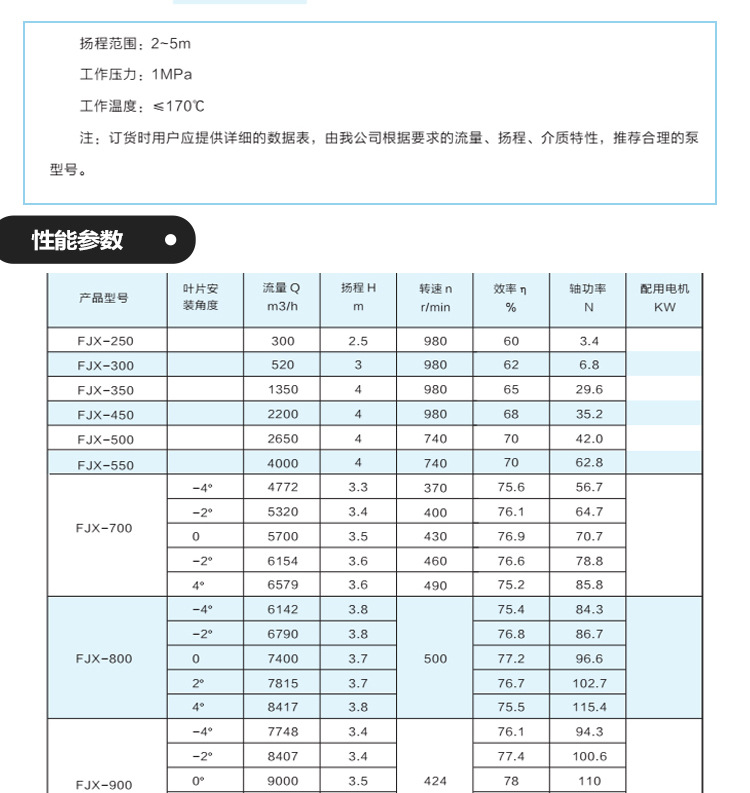

性能參

流量范圍:300~12000m3/h

揚程范圍:2-4m

工作壓力:1MPa·G

工作溫度:≤170℃

訂貨時用戶應填寫“蒸發循環泵數據表”本廠根據用戶要求的流量、揚程、介質特性,推薦.

型號說明

過流件材料

泵體、葉輪、后蓋、軸封箱、軸套、軸保護套、節流環、葉輪罩等過流件主要材料采用

1cr18N9Ti、ocr19N9、1cr18Ni2Mo2Ti、cD4MCu等,供不同的工況條件選用。

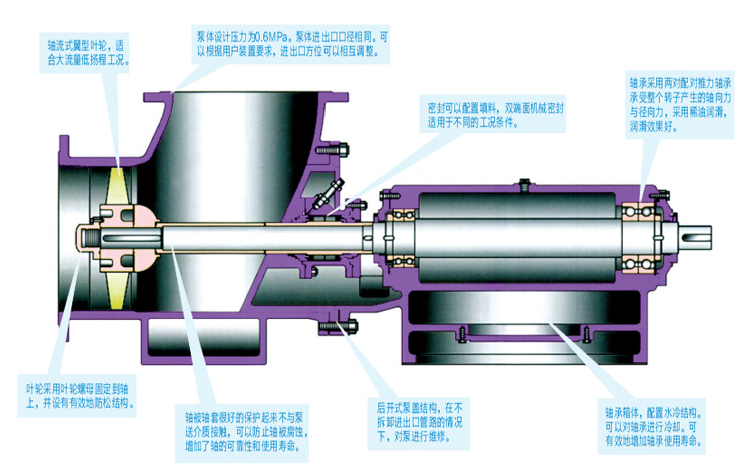

結構說明

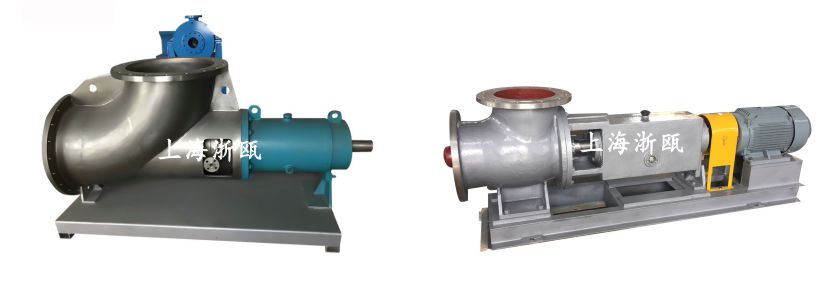

蒸發循環泵為懸臂式結構,臥式安裝、部份規格消化吸收了國外先進產品的優點,

因而具有下列特點:

1、慢速型:符合結晶工藝要求,運行平穩。

2、水力性能優異,效率>70%,高效區寬,抗汽蝕性能好。

3、軸封先進:采用快裝式雙端面機械密封,設有迷宮式的內隔離室,改善軸封工作條件,機封壽命長。

4、調節泵參數容易:葉片安裝角可調,皮帶傳動改變轉速容易。

5、可靠性高:軸懸臂端設導流氣室,減少軸撓度。

6、水冷式軸承座:兩軸承處有水冷夾套,用稀油潤滑,選D級重型軸承,使用壽命長。
