■產品概述

S型單級雙吸離心泵是我公司在國內、外同行老型雙吸泵的基礎上新開發的新型節能臥式中開泵,供輸送不含固體顆粒的清水或物理化學性質類似于水的其它液體,介質溫度不超過80℃,該系列泵適用于工廠、礦山、城市給排水、電站、農田排灌及各種水利工程。

■產品特點

結構緊湊、外形美觀、運行平穩、躁聲低

該系列泵的吸入口與排出口均在水泵軸心線的下方,檢修時無需拆卸進出口管路及電機,只要將泵蓋揭開即可將全部零件拆下進行維修;

水泵軸封有優質機械密封和軟填料密封兩種方式可供用戶在不同使用場合下選用

經過靜平衡校驗的葉輪用圓螺母固定在泵軸上,其軸向位置可通過圓螺母進行調整;

泵通過彈性聯軸器由電動機直接傳動必要時也可用內燃機傳動;

從傳動方向看去水泵為順時針?lè)较蛐D(zhuǎn)(根據用戶需要亦可改為逆時針?lè)较蛐D(zhuǎn));

■起動前準備 Ready before starting

用手撥動電機風葉,葉輪應無卡磨現象,轉動靈活。

打開進口閥門、打開排氣閥使液體充滿整個泵腔,然后關閉排氣閥

用手盤動泵以使?jié)櫥哼M(jìn)入機械密封端面。

點動電機,確定轉向是否正確。

■起動與運行

全開進口閥門,關閉吐出管路閥門。

接通電源、當泵達到正常轉速后,再逐漸打開吐出管道路上的閥門,并調節到所需工況

注意觀察儀表讀數,檢查軸封泄漏情況,正常時機械密封泄漏量(3滴分,填料泄漏量(10m/h）

檢查電機、軸承處溫升≤70℃,如果發現異常情況,應及時處理

■停車

逐漸關閉吐出管路閥門,切斷電源。

關閉進口閥門

如環境溫度低于0℃,應將泵內液體放盡,以免凍裂

如長期停用,應將泵拆卸清洗,加防銹油,包裝保管。

■運行中的維護

進口管道必須充滿液體、禁止泵在汽蝕狀態下長期運行。

定時檢查電機電流值,不用超過電機額定電流

泵進行長期運行后,由于機楲磨損,使機組噪音及振動增大時,應停車檢查,必要時可更換易損件,機組大修期一般為一年

■機構密封維護

機構密封潤滑應清潔無固體顆粒。

嚴禁機構密封在干磨情況下工作。

起動前應先盤動泵(電機)幾圈,以免突然起動造成石墨環斷裂損壞。

密封泄漏允差3滴分,否則應檢修。

■裝配與拆卸

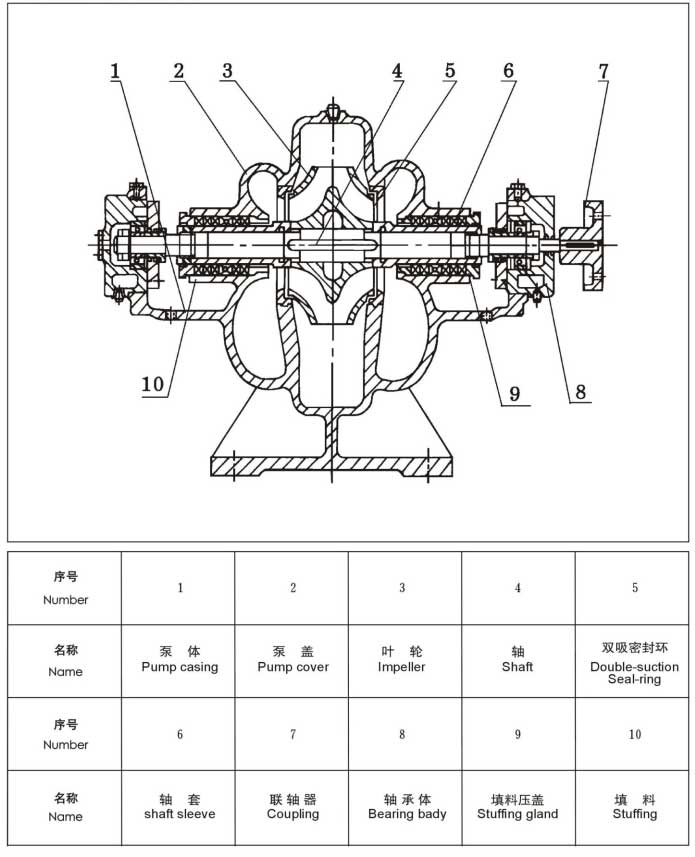

裝配轉子部件:依次將葉輪、葉輪螺母、軸套、填料套、填料環、填料壓蓋、擋水圈、軸承部件裝在泵軸上,并套上雙吸密封環,然后裝上聯軸器將轉子部件裝在泵體上,調整葉輪的軸向位置到雙吸密封環的中間加以固定,將軸承體壓蓋同固定螺釘堅固。

裝上填料,放好中開面紙墊,蓋上泵蓋打緊螺尾柱銷后,擰緊泵蓋螺母,最后裝上填料壓蓋。但不要將填料壓得太緊,填料過緊會使軸套發熱,耗費功率較大,也不要壓得太松,過松會使液體滲漏大,水泵效率降低。裝配完成后,用手轉動泵軸,沒有擦碰現象,轉動比較輕滑均勻即可,拆卸可按上述裝配順序相反進行。
