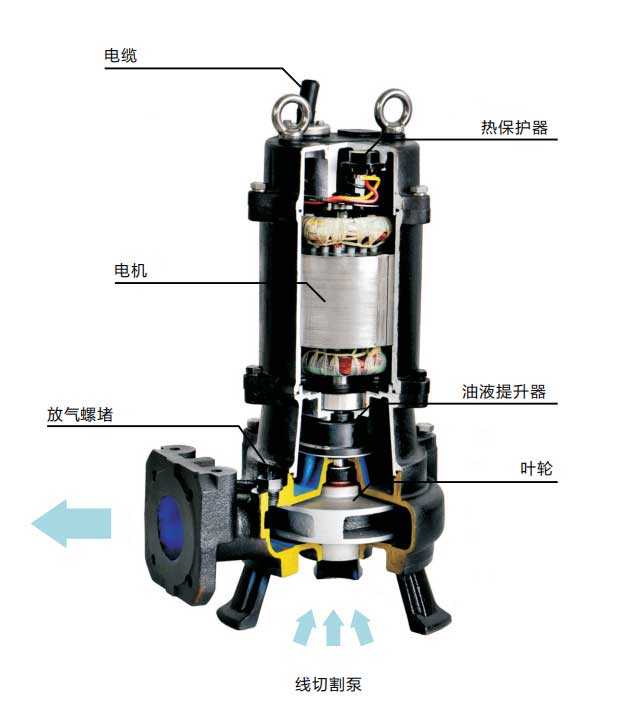

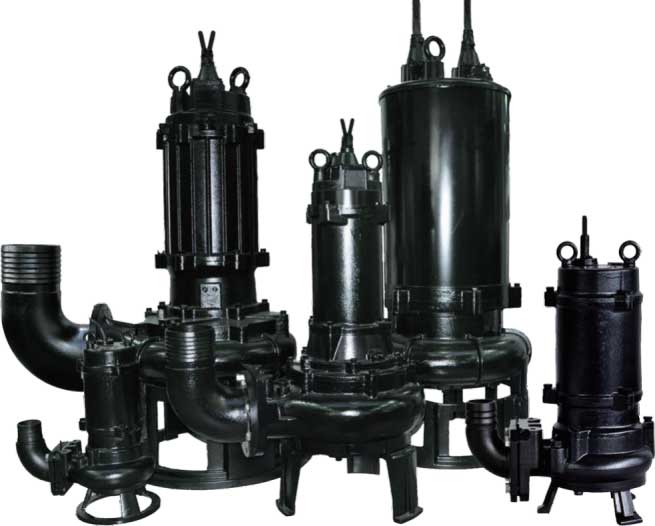

WQ潛水排污泵結構說明

●泵體葉輪:精心選擇和匹配的泵體的葉輪,是流道通過性能好,效率高,功能曲線平坦,不易過載。葉輪平衡精確,振動小,轉動平穩

●電機:專門設計的潛水電機,IPX8防護,F級絕緣允許溫升高,而潛水冷卻效果小,實際溫升低,電機絕緣壽命更長

●電機冷卻:電機的發熱通過機殼散熱,介質只要淹沒電機定子機殼一半,就能可靠安全運行

●軸封:電機軸封采用雙端面機械密封以及骨架油封,形成多道可靠的密封防線。有效阻止沙石以及水進入油室,另一道有效防止油進入電機內。

●油室:油室中充有合適的機械油,安裝有二道機械密封,油室是防止介質進入電機的一道屏障,阻

上介質滲入電機,若第一道機封滲入時,由油室緩沖介質不能直接進入電機。同時對兩個獨立機封摩擦面潤滑冷卻,使機封工作更可靠,除外,它還能帶走下軸承的發熱和電機一些熱量

●軸承:下部軸承組成電機水泵軸的可靠支承,根據泵工作時產生的徑向、軸向力和脈動載荷的考慮,下部油承可由一到二各種不同承載類型的軸承組成。確保機組平穩運轉和較長壽命。

●電纜及其密封

1、電纜為耐污水的橡套軟電纜、電纜線芯截面按40℃環境溫度及電機滿載功率下長期可靠運行設計,若泵工作時,電機在非滿載功率下或在環境40℃以下運行,使用壽命將更長

2、特殊電纜制作工藝,可完全防止電纜表皮損傷時或者電纜前端浸入水時,水通過線與線之間細小的縫隙浸入電機內部。

●電機外殼:機座、軸承座、泵體上端蓋等組成電機外殼,各零件連接配合處有可靠的靜密封,每臺都經嚴格的氣密試驗檢查,以確保其密封性

●機泵內安全保護(通地專用電控柜)

1、浸水檢出電極棒:當油室和電機內部浸水時,將發出報警信號。

2、熱敏元件:使用圓形熱保護器時,如電機出現異常發熱,可自動切斷電源;溫度下降時可自動復原,水泵啟動。微型熱保護器安裝在電機定子繞組內,定子繞組溫度(或其他原因電機繞組發熱)達到一定值時,發出報警信號井停泵,需手動復原

●外部控制系統:配套專用電控柜能將泵內的各種信號進行處理,實現控制、保護、聲光報警等功能和單泵多泵的多種自動化控制。用戶自備電控柜時,應與我公司電控柜業組聯系,指導用戶在自備電控柜內安裝保護控制器。

●設有2個吊環螺栓,以便搬運,絕對禁止搬運時對電纜拉曳(或作為提繩),以致拉松電纜與電機蓋的密封造成電機進水。

●性能曲線和主要參數:性能曲線圖上曲線表示泵的推薦使用范圍。當泵的流量介質變化時,須注意使用時軸功率在電機額定功率范圍之內,當發現超載使用時,會發生電機燒毀事故。

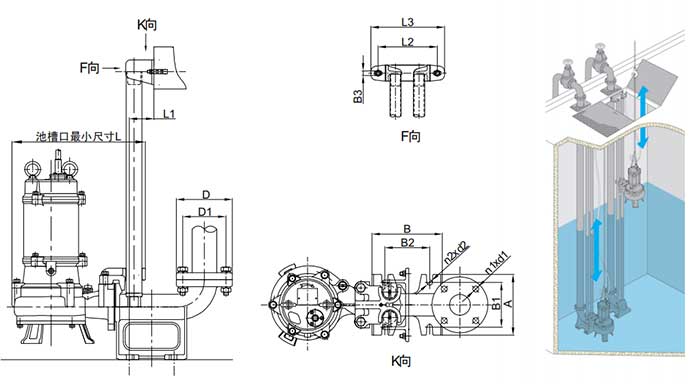

固定式自動耦合安裝圖

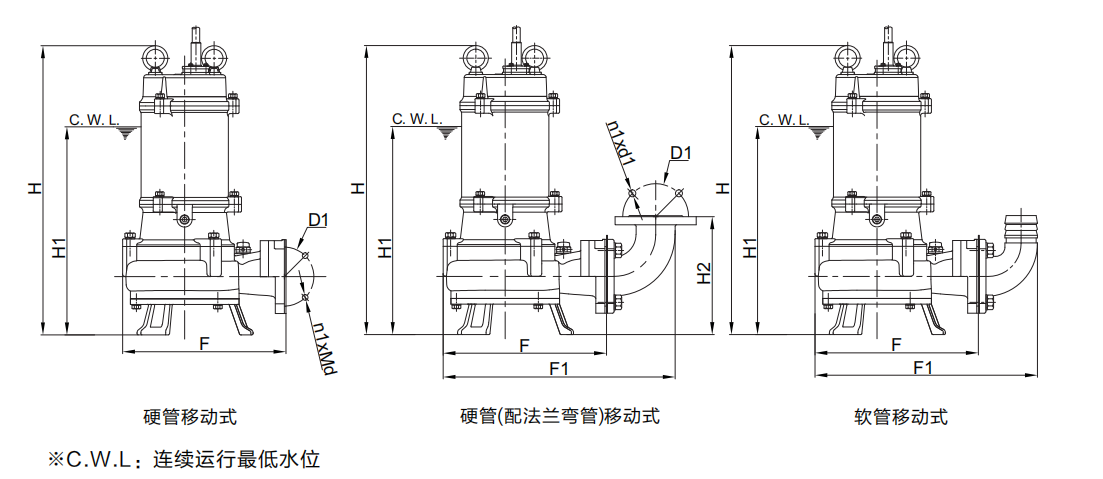

移動式安裝圖
