很多時候，我們在為工程上采購潛污泵的時候都需要廠家提供第三方檢測報告，對于第三方到里是采用什么標準對潛污泵進行檢測的呢，很多人對于這方面標準都很少知道。在這里上海浙甌泵閥制造有限公司工程師對國家規定的潛污泵檢測標準進行信息的介紹。

潛水排污泵
CJT3038-1995
Submersible sewage pumps
1主題內容與適用范圍
本標準規定了潛水排污泵(以下簡稱潛污泵)的基本參數、型式、技術要求、試驗方法檢驗規則、標志、包裝等。本標準適用于輸送液體中含有污物、固體顆粒、纖維等的三相潛污泵。流量為15~3500m3/h,揚程為7~40m,功率為1.5~250kW。
2引用標準
GB755旋轉電機基本技術條件
GB3216離心泵、混流泵、軸流泵和旋渦泵試驗方法
GB5013.2額定電壓450/750V及以下橡皮絕緣軟電纜第二部分;通用橡套軟電纜
GB9439灰鑄鐵件
GB1220不銹鋼棒
GB1348球墨鑄鐵件
GB256-般用途管法蘭密封面形狀和尺寸
GB2555般用途管法蘭連接尺寸
GB2828逐批檢查計數抽樣程序及抽樣表(適用于連續批的檢查)
GB/T12785潛水電泵試驗方法
GB191包裝儲運圖示標志
JB/Z294交流低壓電機散嵌繞組匝間絕緣試驗方法
JB/Z346交流低壓電機散嵌繞組匝間絕緣試驗限值
JBNQ222.3農用污水污物潛水電泵質量分等標準、檢驗規則
zBK22007Y系列(IP44)三相異步電動機技術條件
JB5274Y系列(IP44)三相異步電動機技術條件
JB5803污水污物潛水電泵技術條件
3型號

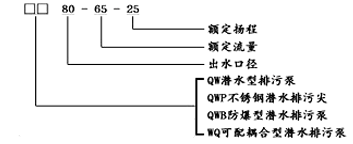

3.1型號的表示方法
潛污泵標記用漢語拼音字母和阿拉伯數字表示

3.2示例:

泵排出口徑為50mm,流量為15m3/h,揚程為22m,額定功率為3kW的潛水排污泵,其標記為50QW15-22-3。

4基本參數

4.1潛污泵在頻率為50Hz,電壓為380V時,基本參數應符合附錄A中表A1和圖A的規定。

4.2潛污泵外殼的防護等級為IPX8

43附錄A中表A1所列參數為潛污泵規定點參數

4.4當潛污泵的性能參數不符合附錄A中表A1的規定時,潛污泵的效率可依據附錄B中的規定求得,其實際值不得低于求取值并可按本標準驗收。

5型式

5.1潛污泵為立式,泵與電動機同軸。

5.2潛污泵按其液體的排出方式,其結構形式分為3種

a.外裝式:輸送介質不通過電動機部分,直接從泵體部分排出;

b.內裝式:輸送介質從排出管與電動機外殼之間環形流道排出;

c.半內裝式:輸送介質從與電機外殼部分連接的排出管中排出。

5.3潛污泵的葉輪分為五種型式

旋流式葉輪;

半開葉片式葉輪

c,閉式葉片式葉輪;

單、雙流道式葉輪;

e.螺旋離心式葉輪

5.4從潛污泵吸入口方向看葉輪逆時針方向旋轉。
