深井泵選型的要求

一、QJ深井泵介紹及選型要求:

QJ型井用潛水泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井撮地下水、也可用于河流、水庫、水渠等到提水工程：主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。

電機與水泵直聯潛入水中工作的提水機具,它適用于從深井提取地下水,也可用于河流、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。主要特點： 1.電機、水泵體,潛入水中運行,安全可靠. 2.對井管、揚水管無特殊要求(即:鋼管井、灰管井、土井等均可使用;在壓力許可下,鋼管、膠管、塑料管等均可作揚水管使用)。 3.安裝、使用、維護方便簡單,占地面積小、不需建造泵房。 4.結構簡單,節省原材料。 潛水電泵使用的條件是否合適,管理得當與使用壽命有直接的關系。

1.根據井徑、水質初定泵型。不同類型的泵對井孔直徑的大小都有一定的要求,水泵的最大外形尺寸要小于井徑25~50m。若井孔歪斜,則泵的最大外形尺寸還應小些?？傊?泵體部分不能緊靠井內壁,以防水泵振動將井損壞。

2.根據井的出水量,選定深井泵的流量。每一眼井都有一個經濟上最優的岀水量,水泵的流量應等于或小于機井水位下降到井水深度一半時的出水量。當抽水量大于機井出水量時會引起機井壁坍塌淤積,影響井的使用壽命;荇抽

水量過小,井的效益就得不到充分發揮。所以,最好的辦法是對機井進行抽水試驗,以水井可能提供最大的出水量為選定井泵流量的依據。水泵流量,以廠牌型號或說明書上標注的數字為準。

3.根據井水位下降深度和輸水管路水頭損失,確定深井泵實際需要的揚程,即深井泵的揚程,它等于水位到岀水池水面的垂直距離(凈揚程)加上損失揚程。損失揚程通常為凈揚程的6~9%,一般為1~2m。水泵最下面的一級葉輪入

水深度以1~1.5m為宜。水泵管井下部分的總長度不應超過水泵說明書上規定的入井最大長度。

4.井水含沙量超過萬分之一的機井,不宜安裝使用深井泵。因為井水含沙量過大,如超過0.1%時,將加速橡膠軸承的磨損,引起水泵振動,縮短水泵壽命。

二、JC長軸深井泵介紹及選型要求：

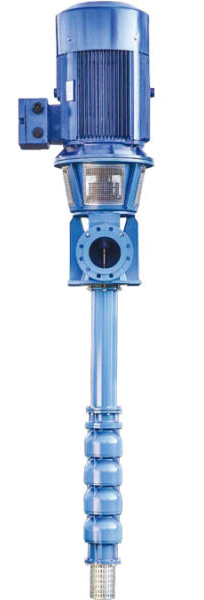

長軸深井泵多數是一個立式單吸多級離心泵，其葉輪裝在井中動水位以下，動力機設置在井上，通過傳動長軸驅動葉輪在導流殼內旋轉，水流沿導流殼與葉輪之間的流道，經輸水管向上提升到地面。

長軸深井泵多數是一個立式單吸多級離心泵，其葉輪裝在井中動水位以下，動力機設置在井上，通過傳動長軸驅動葉輪在導流殼內旋轉，水流沿導流殼與葉輪之間的流道，經輸水管向上提升到地面。揚程高時可采用多個葉輪串聯的多級離心泵。

由于傳動長軸的制造和安裝精度要求較高，效率隨井深的增加而顯著降低，因而一般只用于不超過100米的深井。

流量：小于等于2400立方米

揚程：小于等于250米

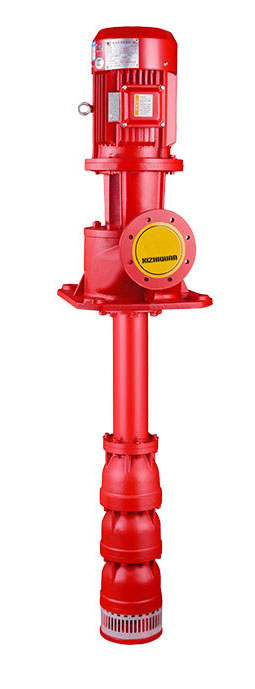

長軸深井泵是一種使用范圍廣泛的抽水、排水設備,適用于電廠、鋼鐵廠、礦山、化工、消防、自來水、農業。長軸深井泵由單個或多個離心式混流式葉輪和導流殼、揚水管、傳動軸、泵座、電機等部件組成立式泵。泵座和電機

位于邦囗(或水池)上部,電機的動力通過與揚水管同心的傳動軸傳遞給葉輪軸,產生流量、揚程。

下面來看看長軸深井泵如何選型、根據井徑、水質初定泵型。

不同類型的泵對井孔直徑的大小都有一定的要求,水泵的最大外形尺寸要小于井徑25~50mm。若井孔歪斜,則泵的最大外形尺寸還應小些。總之,泵體部分不能緊靠井內壁,以防水泵振動將井損壞。

根據井的出水量,選定井泵的流量。每眼井都有一個經濟上最優的出水量,水泵的流量應等于或小于機井水位下降到井水深度半時的出水量。當抽水量大于機井出水量時,會引起機井壁坍塌淤積,影響井的使用壽命;若抽水量過小,井的

效益就得不到充分發揮。所以,最好的辦法是對機井進行抽水試驗,以水井可能提供最大的出水量為選定井泵流量的依據。水泵流量,以浙甌說明書上標注。

深井泵的揚程。

根據井水位下降深度和輸水管路水頭損失,確定井泵實際需要的揚程,它等于水位到出水池水面的垂直距離凈揚程)加上損失揚程。損失場程通常為凈揚程的6~9%,一般為1~2m。水泵最下面的級葉輪入水深度以1~15m為宜。水泵管井

下部分的總長度不應超過水泵說明書上規定的入井最大長度需要注意的是:井水含沙量超過萬分之的機井,不宜安裝使用深井泵。因為井水含沙量過大,如超過0.1%時,將加速橡晈軸承的磨損,引起水泵振動,縮短水泵壽命。
